先看一个很常见的场景。 检测报告上写着"续燃 0 秒、阴燃 0 秒"，数字看着挺漂亮，结论栏却还是不合格。问题不在那几个秒数上，而在报告的另一处：试验过程中，试样下方的脱脂棉被滴落物引燃了。
对无纺布来说，这一行比"能不能自熄"更容易致命。因为它问的不是材料烧不烧，而是—— 烧到一半，它会不会化成液体往下掉。
做垂直燃烧试验（GB/T 5455）的时候，记录的其实不止一个数字：续燃时间、阴燃时间、损毁长度，再加上一项容易被忽略的—— 有没有产生滴落物，滴落物有没有把试样下方的脱脂棉点着。
这几项是并列关系，不是加起来算总分的。任何一项踩线，整份报告就是不合格。所以在实践中会出现一种很割裂的情况：材料离火就灭、续燃时间接近 0，看起来"阻燃做得很好"，但结论仍然挂着不合格——因为滴落物把棉花点着了。
换句话说， "能自熄"和"不滴落"是两条独立的能力线 ，前者考的是火焰能不能自己停下来，后者考的是材料在高温下会不会先变成流体。很多产品前一条做到了，后一条没做到。

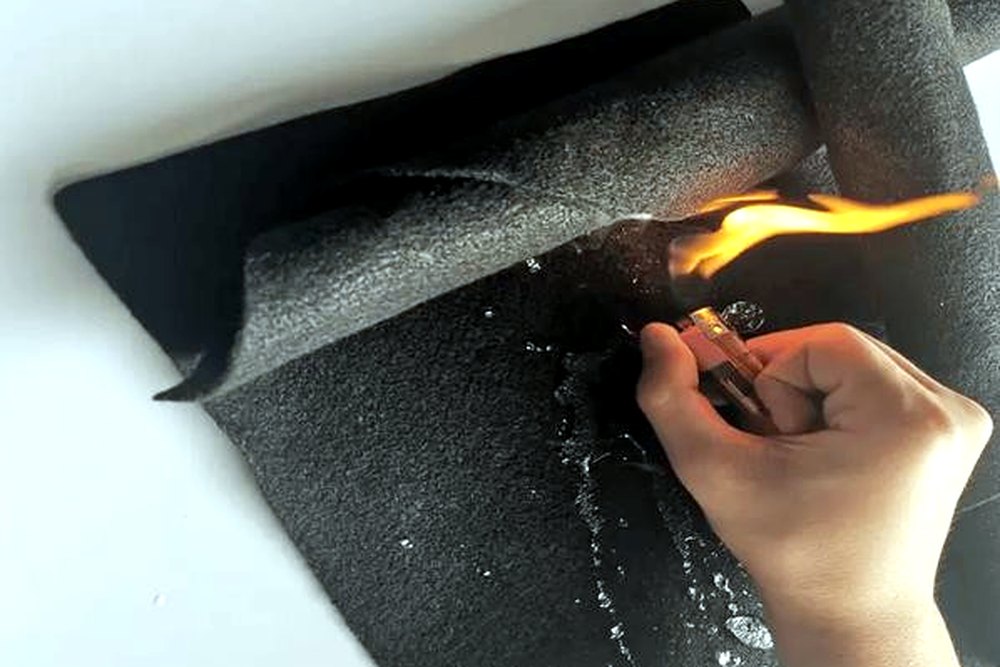

丙纶的熔点就在 160℃ 上下（常见牌号 160~165℃），而一团明火的外焰温度通常在 800℃ 以上。也就是说，火焰还没开始"烧"它，它已经先软了、塌了、变成黏流态了。竖直试样上，这种熔体会顺着重力往下淌，一边淌一边还带着热量，落到下方就是一团带火的液滴。
这里有个容易被误读的地方： 加了阻燃剂的丙纶，可以做到离火自熄，但它的熔点并没有被改变。 阻燃剂管的是"火停下来"，不管"什么时候熔"。所以你会看到"离火 1 秒自熄"和"滴落引燃脱脂棉"同时出现在一份报告里——听起来矛盾，其实是两件事。
还有人以为克重加厚能解决。恰恰相反，克重越大，可熔融的物质总量越多，滴落往往更连续、更"实"。在这一关上，厚不是优势。
阻燃剂主要在燃烧的链式反应里做文章：捕获自由基、稀释可燃气、促进表面成炭，把"烧"这件事拦下来。但 熔融是物理相变，由聚合物的熔点决定，是一个材料常数 。往聚合物里加阻燃剂，通常不会把熔点抬上去多少。
后整理型的材料问题更明显一些：阻燃成分附着在纤维表面，纤维内部还是原本的聚合物。一旦熔体冲破表层，里面那部分该熔还是熔、该滴还是滴。这也是为什么后整理型产品在耐水洗、耐摩擦之后，表现会明显往下走。
确实有配方会通过促进成炭、提高熔体黏度来减轻滴落，效果因体系而异，不能一概而论。但这类改善是"减轻"，不是"消除"。
注：以上为常见牌号的参考量级，不同配方与克重会有出入；具体以送检报告与实际测试为准。
