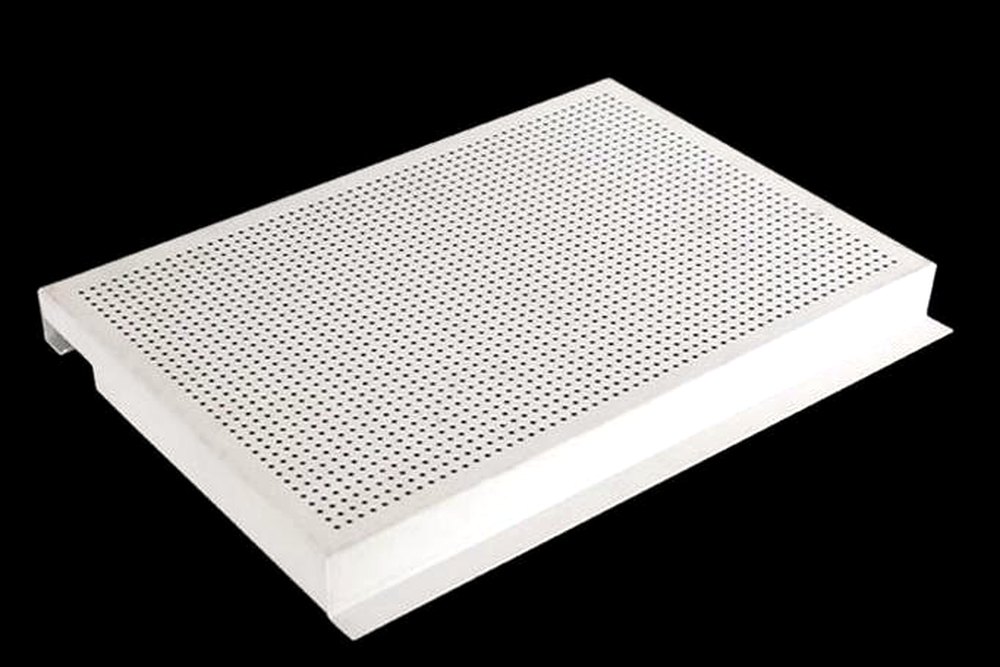

穿孔铝板吊顶、穿孔木饰面、声屏障面板，这些带孔的板子看起来就很“声学”。但把一块干净的穿孔板单独挂进混响室，测出来的吸声系数往往低得让人意外—— 真正把声音吃掉的，是板孔背后那层不起眼的背衬无纺布，以及它背后那段空腔。 而这块板最终“吸哪个频段”，由孔径、穿孔率、板厚、空腔深度、背衬流阻这五项参数共同决定。下面按“结构—参数—测试—避坑”的顺序讲清。
先把三件经常被混为一谈的事分开： 穿孔板负责“让声音进得来”，背衬无纺布负责“把中高频磨掉”，空腔负责“把低频拉住” 。三者是一个整体构件，任何一项配错，整条吸声曲线都会走形。
一块薄板按一定规律开孔，每个孔和它背后的封闭空腔，就构成一个亥姆霍兹共振器；孔与孔并联，就是一整面共振吸声结构。声波到来时，孔颈处的空气像“活塞”一样往复运动，与孔壁摩擦，把声能变成热。
但纯穿孔板的吸收很“窄”：它只在共振频率附近有明显的吸收峰，峰以外几乎不吸。把这个峰拉宽、让有效吸收覆盖更宽的频段，靠的就是贴在板后的多孔材料——背衬无纺布。纤维网络提供黏滞摩擦与热传导（机理在《吸声无纺布能吸声，靠的不是“挡住”，而是把声能变成热》里展开讲过），把共振峰“摊”成一段较宽的有效吸收带。
所以工程上说的“穿孔铝板吸声结构”，准确的写法应该是： 穿孔面板 + 背衬吸声层 + 空腔 + 硬质基层 。少写一层，验收时测出来的曲线就对不上。
穿孔率 指板面上开孔总面积占板面积的比例，是这套结构里最受关注、也最容易被写漏的参数。工程上常见区间大致在 15%~25% ；公开流传的穿孔板吸声资料里，常以 φ3.0 mm 孔径、20% 穿孔率 作为典型算例。
穿孔率越大 ，孔颈处的声质量越小，共振频率越高，中高频吸收越好，但低频段照顾不到。
穿孔率越小 ，共振频率向低频移动——同样空腔深度下，穿孔率从 20% 降到 5%，共振频率大约降到一半；代价是吸声总量下降、吸收峰更尖锐。
孔径与板厚 同样参与共振：孔径越小、板越厚，孔颈的有效长度越大，共振频率越低。有些项目只写一句“穿孔率 20%”就下单，孔径和板厚完全没约束，这种图纸在声学上是算不出来的。
还要提醒一句：穿孔板对高频的吸收并非无上限。孔太小、太密，或者板后是封闭硬面时，高频声波会直接被板面反射回去。这也是背衬层不能省的原因之一。
共振频率与空腔深度是“反平方根”关系：空腔加深一倍，共振频率约降到原来的 0.7 倍。用穿孔板共振吸声结构的常用公式可以直观感受：
其中 c 为声速（20 ℃ 时约 343 m/s），P 为穿孔率，t e 为有效板厚（板厚加孔口两端的末端修正，工程上常简化取“板厚 + 0.8 倍孔径”），d 为空腔深度。
